客戶的困擾：
介質為熱酸，溫度在60°至85°之間，

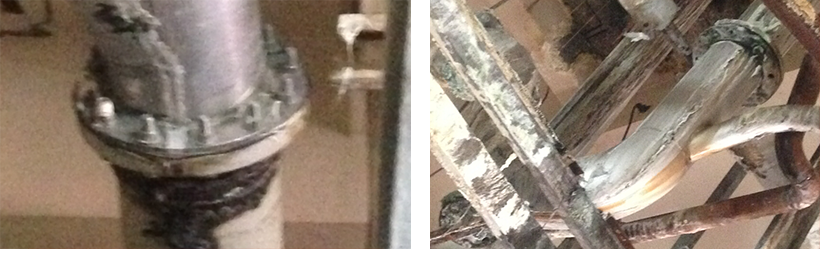

出現的問題：一端PP管連接904管，因?yàn)椴馁|(zhì)不一樣導致熱膨脹系數不一樣，PP管端經常會被拉裂，以及螺栓松動（螺栓松動導致界面泄漏），經常需要爬上去緊螺栓，非常麻煩。請公司幫忙推薦一個可行的技術方案。
解決方案:
連接兩端法蘭材質不同，導致開停裝置的時候熱膨脹量不一樣，造成連接處泄漏的；塑料管的線性膨脹系數比金屬的線性膨脹系數大得多，其線性變形主要表現在管道軸向方向上的膨脹延長和水平方向上的彎曲，其膨脹量與溫差成正比，當管線較長時單獨采用改變墊片材料和結構的方式來處理這類問題不太理想，我們建議采用膨脹短接頭結合補償組合墊片的方案；附方案示宜圖。
墊片密封組合：
注釋：采用膨脹節來減少溫度變化時補償連接處的伸縮量；
利用彈性體墊片和碟形彈簧來解決由于熱漲冷縮造成的連接分離量；
